産品概述：

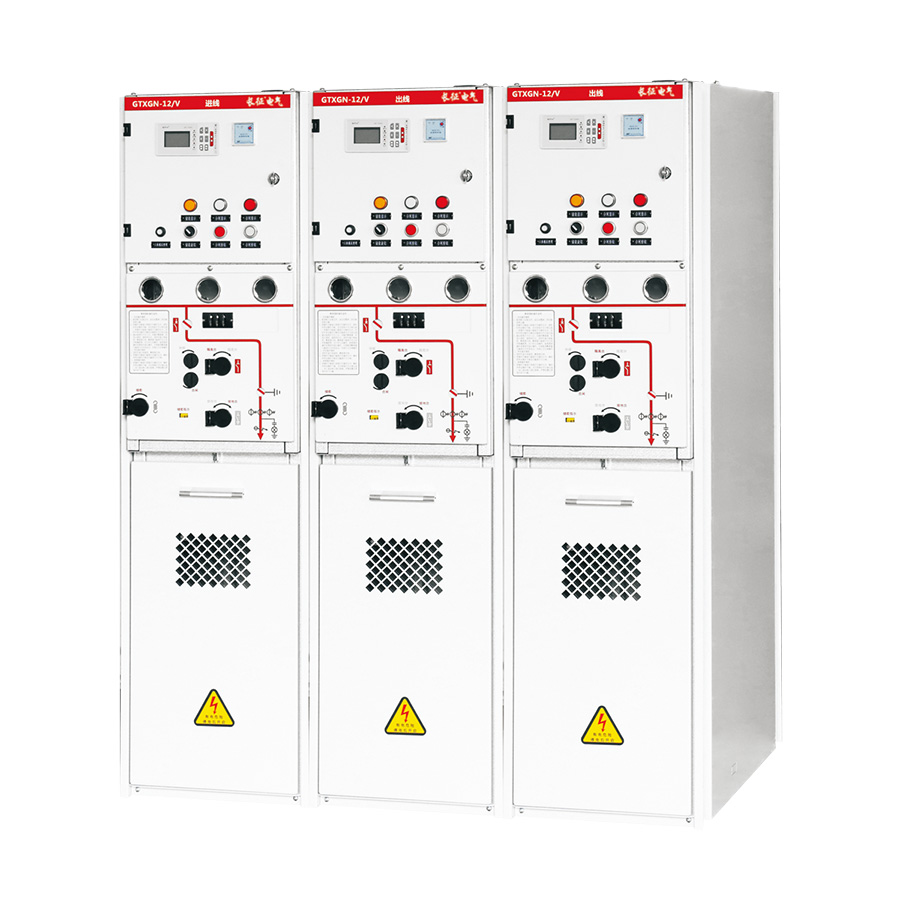

GTXGN-12交流金屬固體絕緣環網開關設備是一種全絕緣、全密封、免維護的固體絕緣真空開關設備。所有高壓帶電部分均用絕緣性能優良的環氧樹脂材料澆注成型，将真空滅弧室、主導電回路、絕緣支撐等有機結合為一整體，功能單元通過全絕緣固體彙流母線連接。因此，整個開關設備不受外部環境影響，可确保設備運行的可靠性和操作人員的安全性。 該環網櫃具有結構簡單、操作靈活、聯鎖可靠、安裝方便等特點，适用于50Hz，12千伏的電力系統，廣泛應用于工業及民用電纜環網及配網終端工程，作為電能的接受和分配之用，特别适用于城市居民區配電、小型變電站、開閉所、電纜分支箱、箱式變電站、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等場所使用。 由于該産品具有全絕緣、全密封、全屏蔽的優點，所以特别适用于高海拔、高溫、濕熱、嚴寒、污染嚴重等環境惡劣的地區使用。産品分類
根據開關類型，分為負荷開關帶接地組裝件(簡稱C模塊)，負荷開關不帶接地組裝件(簡稱CB模塊)，斷路器帶接地組裝件(簡稱V模塊)，斷路器不帶接地組裝件(簡稱VB模塊)，斷路器聯絡開關(簡稱VZ模塊)，負荷開關+熔斷器組合電器開關組裝件(簡稱F模塊)，隔離開關組裝件(簡稱G模塊)。
産品型号說明
| ① | 固體全絕緣封閉式環網開關設備 |
| ② | 設計序号 |
| ③ | 額定電壓（kV） |
| ④ | 額定電流（A） |
| ⑤ | 開關類别 : C- 負荷開關；V- 斷路器；G- 隔離開關； |
| ⑥ | 額定短時耐受電流（20,25kA） |
| ⑦ | B : 不帶接地開關 ; Z : 下直出線 |
使用條件
● 環境溫度：-45℃~+45℃；
● 相對濕度：最大平均相對濕度，日平均≤95%，月平均≤90%；
● 海拔高度：≤4000米；
● 防震：8度；
● 防護等級：帶電體密封IP67，熔斷器筒IP67，開關櫃外殼IP4X；
注:訂購本産品超出上述條件規定時，請與本公司協商。
執行标準
● IEC62271-1-2007《高壓開關設備和控制設備第一部分：通用規範》；
● IEC620071-200-2003《1~52kV交流金屬封閉開關設備和控制設備》；
● GB3906-2006《3.6~40.5kV交流金屬封閉開關設備和控制設備》；
● GB/T11022-1999《高壓開關設備和控制設備标準的共用技(jì )術條件》；
● GB1984-2003《高壓交流斷路器》；
● GB1985-2004《高壓交流隔離開關和接地開關》；
● GB3804-2004《3.6kV~40.5kV高壓交流負荷開關》；
● DL/T404-2007《3.6kV~40.5kV交流金屬封閉開關設備和控制設備》DL/T5932006《高壓開關設備和控制設備标準的共用技(jì )術條件》；
● Q/GDW730-2012《12kV固體絕緣環網櫃技(jì )術條件》。
技(jì )術參數
開關設備技(jì )術參數
| 名稱 | 單位 | 參數 | |||
| 額定電壓 | kV | 12 | |||
| 額定頻率 | Hz | 50 | |||
| 額定電流 | A | 630 | 1250 | ||
| 額 定 絕 緣 水 平 |
工頻耐受電壓 | 斷口 | kV | 48 | |
| 相間 | kV | 42 | |||
| 相對地 | kV | 42 | |||
| 雷電沖擊耐受電壓 | 斷口 | kV | 85 | ||
| 相間 | kV | 75 | |||
| 相對地 | kV | 75 | |||
| 額定短路開斷電流（1s） | kV | 25 | 31.5 | ||
| 額定短時耐受電流（4s） | kV | 25 | 31.5 | ||
| 額定峰值耐受電流（1p） | kV | 63 | 80 | ||
| 額定短路關合電流（峰值）（1ma） | kV | 63 | 80 | ||
| 外殼防護等級 | IP4X | ||||
| 操作方式 | 彈簧儲能式 | ||||
隔離接地開關技(jì )術參數
| 序号 | 項目 | 單位 | 參數 | ||
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定電流 | A | 630 | 1250 | |
| 3 | 4S 額定短時耐受電流（有效值） | kA | 25 | 31.5 | |
| 4 | 額定峰值耐受電流（峰值） | kA | 63 | 80 | |
| 5 | 1min 工頻耐受電壓 | 相間及對地 | kV | 42 | |
| 隔離斷口 | 48 | ||||
| 6 | 額定雷電沖擊耐受電壓 | 相間及對地 | kV | 75 | |
| 隔離斷品 | 85 | ||||
| 7 | 主開關機械壽命 | 次 | 3000 | ||
| 8 | 接地開關機械壽命 | 次 | 3000 | ||

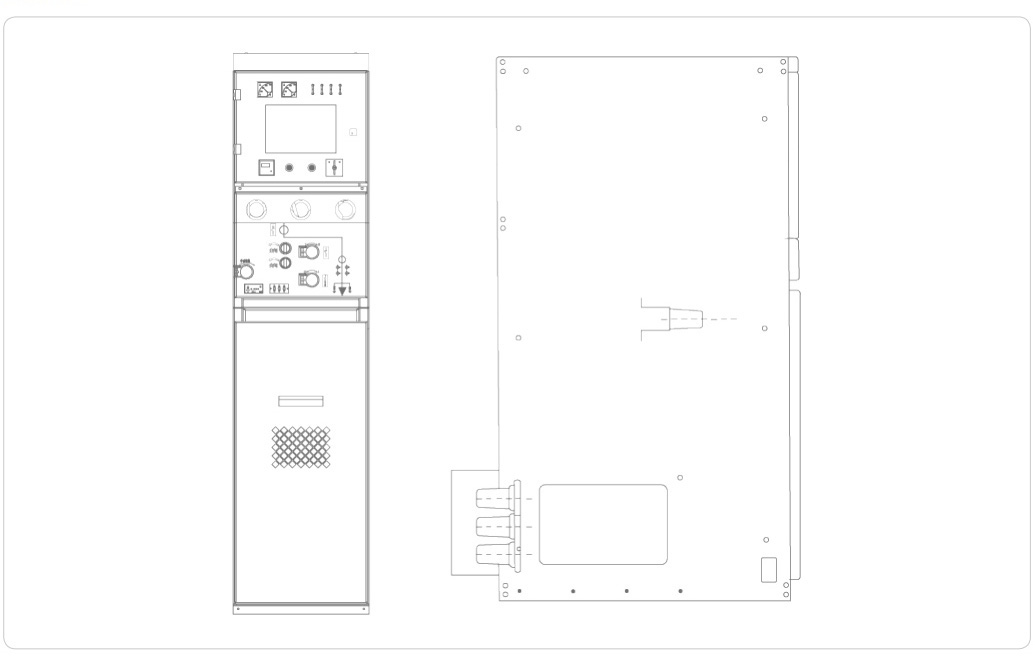

| 型号 | 寬 | 深 | 高 |
| 負荷開關 PT 櫃（CPT） | 500 | 950 | 1650 |
| 斷路器櫃（VB） | 400 | 950 | 1650 |
| 斷路器櫃（V） | 400 | 950 | 1650 |
| 斷路器母聯櫃（VZ） | 400 | 950 | 1650 |
| 母線提升櫃（G） | 400 | 950 | 1650 |
| 負荷開關熔斷器組合櫃（F） | 500 | 950 | 1650 |
